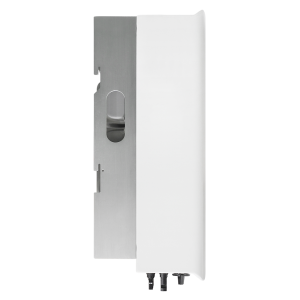

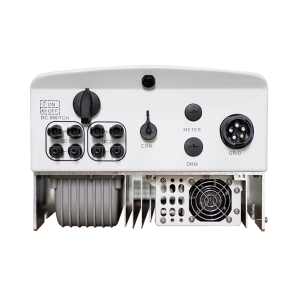

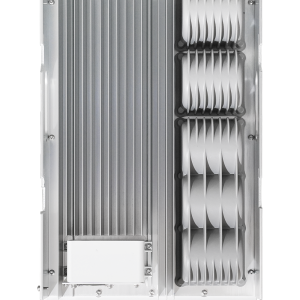

Inverter 3 pha Solis 5-20kW

Biến tần chuỗi ba pha S5-GR3P(5-20)K là thiết bị được ưa chuộng đáng tin cậy cho các trạm điện PV dân dụng, công nghiệp nhỏ và thương mại. Kích thước nhỏ hơn, hiệu suất cao hơn, có các mẫu công suất có sẵn đa dạng để lựa chọn. Áp dụng hai quyền truy cập MPPT, linh hoạt và hiệu quả hơn.

Download Data Sheet

Bạn cần tư vấn về sản phẩm hoặc cần tìm hiểu chính sách dành cho đại lý? Vui lòng gọi trực tiếp cho chúng tôi qua Hotline 0867.851.699 hoặc Đăng ký trở thành đối tác để chuyên viên tư vấn hỗ trợ bạn ngay hôm nay!

Danh mục: , ,

Đặc Điểm Inverter 3 pha Solis 5-20kW

  • Hiệu suất tối đa 98,7%
  • Dải điện áp rộng và điện áp khởi động thấp
  • Tỷ lệ DC/AC > 150%
  • Bảo vệ AFCI, chủ động giảm rủi ro hỏa hoạn
  • Thiết kế nhỏ gọn, lắp đặt và bảo trì đơn giản
  • Công nghệ ổn định điện áp tự động trong điều kiện điện lưới yếu
  • Dòng điện từng chuỗi lên đến 16A
  • IP66
  • Hỗ trợ RS485, WiFi, GPRS
  • Hỗ trợ kiểm soát công suất của hệ thống
  • Hỗ trợ các mô-đun công suất cao để giảm chi phí lắp đặt
  • Quét để đăng ký trên SolisCloud, hỗ trợ nâng cấp và điều khiển từ xa

Tiện Ích Tích Hợp

EPM
Quản lý việc cấp nguồn

Bảo vệ xâm nhập
IP66

WiFi/GPRS
Giám sát thời gian thực

AFCI
Tùy chọn

Trọng lượng
17.8kg

App Store
IOS/Android

S5-GR3P(5-20)K

S5-GR3P5K

Đầu Vào DC

Công suất đầu vào tối đa đề xuất7.5 kW
Điện áp định mức600 V
Phạm vi điện áp MPPT160-1000 V
Dòng điện ngắn mạch tối đa20 A / 20 A
Số chuỗi đầu vào tối đa2
Điện áp đầu vào tối đa1100 V
Điện áp khởi động180 V
Dòng điện đầu vào tối đa16 A / 16 A
Số lượng MPPT2

Đầu ra AC

Công suất đầu ra định mức5 kW
Công suất đầu ra tối đa5.5 kW
Tần số lưới định mức50 Hz/60 Hz
Dòng điện đầu ra tối đa7.9 A
Hệ số công suất >0.99 (-0.8 -> + 0.8)
Công suất biểu kiến đầu ra tối đa5.5 kVA
Điện áp lưới định mức3/N/PE, 220 V / 380 V, 230 V / 400 V
Dòng điện đầu ra lưới điện định mức7.6 A / 7.2 A
Tổng méo hài THD<2%

Hiệu suất

Hiệu suất tối đa ( % )98.3%
Hiệu suất Châu Âu ( % )97.7%

Bảo vệ

Bảo vệ ngược cực DCCó
Bảo vệ quá dòng đầu raCó
Giám sát lưới điệnCó
Bảo vệ nhiệt độCó
Tích hợp công tắc DCTùy chọn
Bảo vệ ngắn mạchCó
Bảo vệ chống sétCó
Bảo vệ chống tách đảoCó
Tích hợp AFCI (bảo vệ mạch hồ quang DC)Có (Yêu cầu kích hoạt)

Thông số chung

Kích thước (Rộng*Cao*Sâu)310*563*219 mm
Trọng lượng17.8 kg
Cấu trúc liên kếtKhông biến áp
Công suất tự tiêu thụ<1 W (đêm)
Phạm vi nhiệt độ môi trường làm việc-25~60℃
Độ ẩm tương đối0~100%
Cấp bảo vệIP66
Cách thức làm mátĐối lưu tự nhiên
Độ cao so với mực nước biển tối đa để hoạt động4000 m
Tiêu chuẩn an toàn/EMCIEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Tiêu chuẩn lưới điệnG99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530

Đặc trưng

Kết nối DCĐầu nối MC4
Kết nối ACĐầu cắm kết nối nhanh
Giao tiếpRS485, Tùy chọn: Wi-Fi, GPRS
Hiển thịLCD
S5-GR3P6K

Đầu Vào DC

Công suất đầu vào tối đa đề xuất9 kW
Điện áp định mức600 V
Phạm vi điện áp MPPT160-1000 V
Dòng điện ngắn mạch tối đa20 A / 20 A
Số chuỗi đầu vào tối đa2
Điện áp đầu vào tối đa1100 V
Điện áp khởi động180 V
Dòng điện đầu vào tối đa16 A / 16 A
Số lượng MPPT2

Đầu ra AC

Công suất đầu ra định mức6 kW
Công suất đầu ra tối đa6.6 kW
Tần số lưới định mức50 Hz/60 Hz
Dòng điện đầu ra tối đa9.5 A
Hệ số công suất >0.99 (-0.8 -> + 0.8)
Công suất biểu kiến đầu ra tối đa6.6 kVA
Điện áp lưới định mức3/N/PE, 220 V / 380 V, 230 V / 400 V
Dòng điện đầu ra lưới điện định mức9.1 A / 8.7 A
Tổng méo hài THD<2%

Hiệu suất

Hiệu suất tối đa ( % )98.3%
Hiệu suất Châu Âu ( % )97.7%

Bảo vệ

Bảo vệ ngược cực DCCó
Bảo vệ quá dòng đầu raCó
Giám sát lưới điệnCó
Bảo vệ nhiệt độCó
Tích hợp công tắc DCTùy chọn
Bảo vệ ngắn mạchCó
Bảo vệ chống sétCó
Bảo vệ chống tách đảoCó
Tích hợp AFCI (bảo vệ mạch hồ quang DC)Có (Yêu cầu kích hoạt)

Thông số chung

Kích thước (Rộng*Cao*Sâu)310*563*219 mm
Trọng lượng17.8 kg
Cấu trúc liên kếtKhông biến áp
Công suất tự tiêu thụ<1 W (đêm)
Phạm vi nhiệt độ môi trường làm việc-25~60℃
Độ ẩm tương đối0~100%
Cấp bảo vệIP66
Cách thức làm mátĐối lưu tự nhiên
Độ cao so với mực nước biển tối đa để hoạt động4000 m
Tiêu chuẩn an toàn/EMCIEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Tiêu chuẩn lưới điệnG99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530

Đặc trưng

Kết nối DCĐầu nối MC4
Kết nối ACĐầu cắm kết nối nhanh
Giao tiếpRS485, Tùy chọn: Wi-Fi, GPRS
Hiển thịLCD
S5-GR3P8K

Đầu Vào DC

Công suất đầu vào tối đa đề xuất12 kW
Điện áp định mức600 V
Phạm vi điện áp MPPT160-1000 V
Dòng điện ngắn mạch tối đa20 A / 20 A
Số chuỗi đầu vào tối đa2
Điện áp đầu vào tối đa1100 V
Điện áp khởi động180 V
Dòng điện đầu vào tối đa16 A / 16 A
Số lượng MPPT2

Đầu ra AC

Công suất đầu ra định mức8 kW
Công suất đầu ra tối đa8.8 kW
Tần số lưới định mức50 Hz/60 Hz
Dòng điện đầu ra tối đa12.7 A
Hệ số công suất >0.99 (-0.8 -> + 0.8)
Công suất biểu kiến đầu ra tối đa8.8 kVA
Điện áp lưới định mức3/N/PE, 220 V / 380 V, 230 V / 400 V
Dòng điện đầu ra lưới điện định mức12.2 A / 11.5 A
Tổng méo hài THD<2%

Hiệu suất

Hiệu suất tối đa ( % )98.5%
Hiệu suất Châu Âu ( % )97.9%

Bảo vệ

Bảo vệ ngược cực DCCó
Bảo vệ quá dòng đầu raCó
Giám sát lưới điệnCó
Bảo vệ nhiệt độCó
Tích hợp công tắc DCTùy chọn
Bảo vệ ngắn mạchCó
Bảo vệ chống sétCó
Bảo vệ chống tách đảoCó
Tích hợp AFCI (bảo vệ mạch hồ quang DC)Có (Yêu cầu kích hoạt)

Thông số chung

Kích thước (Rộng*Cao*Sâu)310*563*219 mm
Trọng lượng17.8 kg
Cấu trúc liên kếtKhông biến áp
Công suất tự tiêu thụ<1 W (đêm)
Phạm vi nhiệt độ môi trường làm việc-25~60℃
Độ ẩm tương đối0~100%
Cấp bảo vệIP66
Cách thức làm mátĐối lưu tự nhiên
Độ cao so với mực nước biển tối đa để hoạt động4000 m
Tiêu chuẩn an toàn/EMCIEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Tiêu chuẩn lưới điệnG99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530

Đặc trưng

Kết nối DCĐầu nối MC4
Kết nối ACĐầu cắm kết nối nhanh
Giao tiếpRS485, Tùy chọn: Wi-Fi, GPRS
Hiển thịLCD
S5-GR3P9K

Đầu Vào DC

Công suất đầu vào tối đa đề xuất13.5 kW
Điện áp định mức600 V
Phạm vi điện áp MPPT160-1000 V
Dòng điện ngắn mạch tối đa20 A / 20 A
Số chuỗi đầu vào tối đa2
Điện áp đầu vào tối đa1100 V
Điện áp khởi động180 V
Dòng điện đầu vào tối đa16 A / 16 A
Số lượng MPPT2

Đầu ra AC

Công suất đầu ra định mức9 kW
Công suất đầu ra tối đa9.9 kW
Tần số lưới định mức50 Hz/60 Hz
Dòng điện đầu ra tối đa14.3 A
Hệ số công suất >0.99 (-0.8 -> + 0.8)
Công suất biểu kiến đầu ra tối đa9.9 kVA
Điện áp lưới định mức3/N/PE, 220 V / 380 V, 230 V / 400 V
Dòng điện đầu ra lưới điện định mức13.7 A / 13.0 A
Tổng méo hài THD<2%

Hiệu suất

Hiệu suất tối đa ( % )98.5%
Hiệu suất Châu Âu ( % )97.9%

Bảo vệ

Bảo vệ ngược cực DCCó
Bảo vệ quá dòng đầu raCó
Giám sát lưới điệnCó
Bảo vệ nhiệt độCó
Tích hợp công tắc DCTùy chọn
Bảo vệ ngắn mạchCó
Bảo vệ chống sétCó
Bảo vệ chống tách đảoCó
Tích hợp AFCI (bảo vệ mạch hồ quang DC)Có (Yêu cầu kích hoạt)

Thông số chung

Kích thước (Rộng*Cao*Sâu)310*563*219 mm
Trọng lượng17.8 kg
Cấu trúc liên kếtKhông biến áp
Công suất tự tiêu thụ<1 W (đêm)
Phạm vi nhiệt độ môi trường làm việc-25~60℃
Độ ẩm tương đối0~100%
Cấp bảo vệIP66
Cách thức làm mátĐối lưu tự nhiên
Độ cao so với mực nước biển tối đa để hoạt động4000 m
Tiêu chuẩn an toàn/EMCIEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Tiêu chuẩn lưới điệnG99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530

Đặc trưng

Kết nối DCĐầu nối MC4
Kết nối ACĐầu cắm kết nối nhanh
Giao tiếpRS485, Tùy chọn: Wi-Fi, GPRS
Hiển thịLCD
S5-GR3P10K

Đầu Vào DC

Công suất đầu vào tối đa đề xuất15 kW
Điện áp định mức600 V
Phạm vi điện áp MPPT160-1000 V
Dòng điện ngắn mạch tối đa20 A / 20 A
Số chuỗi đầu vào tối đa2
Điện áp đầu vào tối đa1100 V
Điện áp khởi động180 V
Dòng điện đầu vào tối đa16 A / 16 A
Số lượng MPPT2

Đầu ra AC

Công suất đầu ra định mức10 kW
Công suất đầu ra tối đa11 kW
Tần số lưới định mức50 Hz/60 Hz
Dòng điện đầu ra tối đa15.9 A
Hệ số công suất >0.99 (-0.8 -> + 0.8)
Công suất biểu kiến đầu ra tối đa11 kVA
Điện áp lưới định mức3/N/PE, 220 V / 380 V, 230 V / 400 V
Dòng điện đầu ra lưới điện định mức15.2 A / 14.4 A
Tổng méo hài THD<2%

Hiệu suất

Hiệu suất tối đa ( % )98.5%
Hiệu suất Châu Âu ( % )97.9%

Bảo vệ

Bảo vệ ngược cực DCCó
Bảo vệ quá dòng đầu raCó
Giám sát lưới điệnCó
Bảo vệ nhiệt độCó
Tích hợp công tắc DCTùy chọn
Bảo vệ ngắn mạchCó
Bảo vệ chống sétCó
Bảo vệ chống tách đảoCó
Tích hợp AFCI (bảo vệ mạch hồ quang DC)Có (Yêu cầu kích hoạt)

Thông số chung

Kích thước (Rộng*Cao*Sâu)310*563*219 mm
Trọng lượng17.8 kg
Cấu trúc liên kếtKhông biến áp
Công suất tự tiêu thụ<1 W (đêm)
Phạm vi nhiệt độ môi trường làm việc-25~60℃
Độ ẩm tương đối0~100%
Cấp bảo vệIP66
Cách thức làm mátĐối lưu tự nhiên
Độ cao so với mực nước biển tối đa để hoạt động4000 m
Tiêu chuẩn an toàn/EMCIEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Tiêu chuẩn lưới điệnG99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530

Đặc trưng

Kết nối DCĐầu nối MC4
Kết nối ACĐầu cắm kết nối nhanh
Giao tiếpRS485, Tùy chọn: Wi-Fi, GPRS
Hiển thịLCD
S5-GR3P12K

Đầu Vào DC

Công suất đầu vào tối đa đề xuất18 kW
Điện áp định mức600 V
Phạm vi điện áp MPPT160-1000 V
Dòng điện ngắn mạch tối đa40 A / 40 A
Số chuỗi đầu vào tối đa4
Điện áp đầu vào tối đa1100 V
Điện áp khởi động180 V
Dòng điện đầu vào tối đa32 A / 32 A
Số lượng MPPT2

Đầu ra AC

Công suất đầu ra định mức12 kW
Công suất đầu ra tối đa13.2 kW
Tần số lưới định mức50 Hz/60 Hz
Dòng điện đầu ra tối đa19.1 A
Hệ số công suất >0.99 (-0.8 -> + 0.8)
Công suất biểu kiến đầu ra tối đa13.2 kVA
Điện áp lưới định mức3/N/PE, 220 V / 380 V, 230 V / 400 V
Dòng điện đầu ra lưới điện định mức18.2 A / 17.3 A
Tổng méo hài THD<2%

Hiệu suất

Hiệu suất tối đa ( % )98.6%
Hiệu suất Châu Âu ( % )98%

Bảo vệ

Bảo vệ ngược cực DCCó
Bảo vệ quá dòng đầu raCó
Giám sát lưới điệnCó
Bảo vệ nhiệt độCó
Tích hợp công tắc DCTùy chọn
Bảo vệ ngắn mạchCó
Bảo vệ chống sétCó
Bảo vệ chống tách đảoCó
Tích hợp AFCI (bảo vệ mạch hồ quang DC)Có (Yêu cầu kích hoạt)

Thông số chung

Kích thước (Rộng*Cao*Sâu)310*563*219 mm
Trọng lượng17.8 kg
Cấu trúc liên kếtKhông biến áp
Công suất tự tiêu thụ<1 W (đêm)
Phạm vi nhiệt độ môi trường làm việc-25~60℃
Độ ẩm tương đối0~100%
Cấp bảo vệIP66
Cách thức làm mátQuạt làm mát dự phòng thông minhn
Độ cao so với mực nước biển tối đa để hoạt động4000 m
Tiêu chuẩn an toàn/EMCIEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Tiêu chuẩn lưới điệnG99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530

Đặc trưng

Kết nối DCĐầu nối MC4
Kết nối ACĐầu cắm kết nối nhanh
Giao tiếpRS485, Tùy chọn: Wi-Fi, GPRS
Hiển thịLCD
S5-GR3P13K

Đầu Vào DC

Công suất đầu vào tối đa đề xuất19.5 kW
Điện áp định mức600 V
Phạm vi điện áp MPPT160-1000 V
Dòng điện ngắn mạch tối đa40 A / 40 A
Số chuỗi đầu vào tối đa4
Điện áp đầu vào tối đa1100 V
Điện áp khởi động180 V
Dòng điện đầu vào tối đa32 A / 32 A
Số lượng MPPT2

Đầu ra AC

Công suất đầu ra định mức13 kW
Công suất đầu ra tối đa14.3 kW
Tần số lưới định mức50 Hz/60 Hz
Dòng điện đầu ra tối đa20.7 A
Hệ số công suất >0.99 (-0.8 -> + 0.8)
Công suất biểu kiến đầu ra tối đa14.3 kVA
Điện áp lưới định mức3/N/PE, 220 V / 380 V, 230 V / 400 V
Dòng điện đầu ra lưới điện định mức19.8 A / 18.8 A
Tổng méo hài THD<2%

Hiệu suất

Hiệu suất tối đa ( % )98.6%
Hiệu suất Châu Âu ( % )98%

Bảo vệ

Bảo vệ ngược cực DCCó
Bảo vệ quá dòng đầu raCó
Giám sát lưới điệnCó
Bảo vệ nhiệt độCó
Tích hợp công tắc DCTùy chọn
Bảo vệ ngắn mạchCó
Bảo vệ chống sétCó
Bảo vệ chống tách đảoCó
Tích hợp AFCI (bảo vệ mạch hồ quang DC)Có (Yêu cầu kích hoạt)

Thông số chung

Kích thước (Rộng*Cao*Sâu)310*563*219 mm
Trọng lượng18.8 kg
Cấu trúc liên kếtKhông biến áp
Công suất tự tiêu thụ<1 W (đêm)
Phạm vi nhiệt độ môi trường làm việc-25~60℃
Độ ẩm tương đối0~100%
Cấp bảo vệIP66
Cách thức làm mátQuạt làm mát dự phòng thông minhn
Độ cao so với mực nước biển tối đa để hoạt động4000 m
Tiêu chuẩn an toàn/EMCIEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Tiêu chuẩn lưới điệnG99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530

Đặc trưng

Kết nối DCĐầu nối MC4
Kết nối ACĐầu cắm kết nối nhanh
Giao tiếpRS485, Tùy chọn: Wi-Fi, GPRS
Hiển thịLCD
S5-GR3P15K

Đầu Vào DC

Công suất đầu vào tối đa đề xuất22.5 kW
Điện áp định mức600 V
Phạm vi điện áp MPPT160-1000 V
Dòng điện ngắn mạch tối đa40 A / 40 A
Số chuỗi đầu vào tối đa4
Điện áp đầu vào tối đa1100 V
Điện áp khởi động180 V
Dòng điện đầu vào tối đa32 A / 32 A
Số lượng MPPT2

Đầu ra AC

Công suất đầu ra định mức15 kW
Công suất đầu ra tối đa16.5 kW
Tần số lưới định mức50 Hz/60 Hz
Dòng điện đầu ra tối đa23.8 A
Hệ số công suất >0.99 (-0.8 -> + 0.8)
Công suất biểu kiến đầu ra tối đa16.5 kVA
Điện áp lưới định mức3/N/PE, 220 V / 380 V, 230 V / 400 V
Dòng điện đầu ra lưới điện định mức22.8 A / 21.7 A
Tổng méo hài THD<2%

Hiệu suất

Hiệu suất tối đa ( % )98.6%
Hiệu suất Châu Âu ( % )98%

Bảo vệ

Bảo vệ ngược cực DCCó
Bảo vệ quá dòng đầu raCó
Giám sát lưới điệnCó
Bảo vệ nhiệt độCó
Tích hợp công tắc DCTùy chọn
Bảo vệ ngắn mạchCó
Bảo vệ chống sétCó
Bảo vệ chống tách đảoCó
Tích hợp AFCI (bảo vệ mạch hồ quang DC)Có (Yêu cầu kích hoạt)

Thông số chung

Kích thước (Rộng*Cao*Sâu)310*563*219 mm
Trọng lượng18.8 kg
Cấu trúc liên kếtKhông biến áp
Công suất tự tiêu thụ<1 W (đêm)
Phạm vi nhiệt độ môi trường làm việc-25~60℃
Độ ẩm tương đối0~100%
Cấp bảo vệIP66
Cách thức làm mátQuạt làm mát dự phòng thông minhn
Độ cao so với mực nước biển tối đa để hoạt động4000 m
Tiêu chuẩn an toàn/EMCIEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Tiêu chuẩn lưới điệnG99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530

Đặc trưng

Kết nối DCĐầu nối MC4
Kết nối ACĐầu cắm kết nối nhanh
Giao tiếpRS485, Tùy chọn: Wi-Fi, GPRS
Hiển thịLCD
S5-GR3P17K

Đầu Vào DC

Công suất đầu vào tối đa đề xuất25.5 kW
Điện áp định mức600 V
Phạm vi điện áp MPPT160-1000 V
Dòng điện ngắn mạch tối đa40 A / 40 A
Số chuỗi đầu vào tối đa4
Điện áp đầu vào tối đa1100 V
Điện áp khởi động180 V
Dòng điện đầu vào tối đa32 A / 32 A
Số lượng MPPT2

Đầu ra AC

Công suất đầu ra định mức17 kW
Công suất đầu ra tối đa18.7 kW
Tần số lưới định mức50 Hz/60 Hz
Dòng điện đầu ra tối đa27 A
Hệ số công suất >0.99 (-0.8 -> + 0.8)
Công suất biểu kiến đầu ra tối đa18.7 kVA
Điện áp lưới định mức3/N/PE, 220 V / 380 V, 230 V / 400 V
Dòng điện đầu ra lưới điện định mức25.8 A / 24.6 A
Tổng méo hài THD<2%

Hiệu suất

Hiệu suất tối đa ( % )98.7%
Hiệu suất Châu Âu ( % )98.1%

Bảo vệ

Bảo vệ ngược cực DCCó
Bảo vệ quá dòng đầu raCó
Giám sát lưới điệnCó
Bảo vệ nhiệt độCó
Tích hợp công tắc DCTùy chọn
Bảo vệ ngắn mạchCó
Bảo vệ chống sétCó
Bảo vệ chống tách đảoCó
Tích hợp AFCI (bảo vệ mạch hồ quang DC)Có (Yêu cầu kích hoạt)

Thông số chung

Kích thước (Rộng*Cao*Sâu)310*563*219 mm
Trọng lượng20 kg
Cấu trúc liên kếtKhông biến áp
Công suất tự tiêu thụ<1 W (đêm)
Phạm vi nhiệt độ môi trường làm việc-25~60℃
Độ ẩm tương đối0~100%
Cấp bảo vệIP66
Cách thức làm mátQuạt làm mát dự phòng thông minhn
Độ cao so với mực nước biển tối đa để hoạt động4000 m
Tiêu chuẩn an toàn/EMCIEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Tiêu chuẩn lưới điệnG99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530

Đặc trưng

Kết nối DCĐầu nối MC4
Kết nối ACĐầu cắm kết nối nhanh
Giao tiếpRS485, Tùy chọn: Wi-Fi, GPRS
Hiển thịLCD
S5-GR3P20K

Đầu Vào DC

Công suất đầu vào tối đa đề xuất30 kW
Điện áp định mức600 V
Phạm vi điện áp MPPT160-1000 V
Dòng điện ngắn mạch tối đa40 A / 40 A
Số chuỗi đầu vào tối đa4
Điện áp đầu vào tối đa1100 V
Điện áp khởi động180 V
Dòng điện đầu vào tối đa32 A / 32 A
Số lượng MPPT2

Đầu ra AC

Công suất đầu ra định mức20 kW
Công suất đầu ra tối đa22 kW
Tần số lưới định mức50 Hz/60 Hz
Dòng điện đầu ra tối đa31.8 A
Hệ số công suất >0.99 (-0.8 -> + 0.8)
Công suất biểu kiến đầu ra tối đa22 kVA
Điện áp lưới định mức3/N/PE, 220 V / 380 V, 230 V / 400 V
Dòng điện đầu ra lưới điện định mức30.4 A / 28.9 A
Tổng méo hài THD<2%

Hiệu suất

Hiệu suất tối đa ( % )98.7%
Hiệu suất Châu Âu ( % )98.1%

Bảo vệ

Bảo vệ ngược cực DCCó
Bảo vệ quá dòng đầu raCó
Giám sát lưới điệnCó
Bảo vệ nhiệt độCó
Tích hợp công tắc DCTùy chọn
Bảo vệ ngắn mạchCó
Bảo vệ chống sétCó
Bảo vệ chống tách đảoCó
Tích hợp AFCI (bảo vệ mạch hồ quang DC)Có (Yêu cầu kích hoạt)

Thông số chung

Kích thước (Rộng*Cao*Sâu)310*563*219 mm
Trọng lượng20 kg
Cấu trúc liên kếtKhông biến áp
Công suất tự tiêu thụ<1 W (đêm)
Phạm vi nhiệt độ môi trường làm việc-25~60℃
Độ ẩm tương đối0~100%
Cấp bảo vệIP66
Cách thức làm mátQuạt làm mát dự phòng thông minhn
Độ cao so với mực nước biển tối đa để hoạt động4000 m
Tiêu chuẩn an toàn/EMCIEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Tiêu chuẩn lưới điệnG99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530

Đặc trưng

Kết nối DCĐầu nối MC4
Kết nối ACĐầu cắm kết nối nhanh
Giao tiếpRS485, Tùy chọn: Wi-Fi, GPRS
Hiển thịLCD

Sản phẩm tương tự

Inverter Hybrid Solis S6-EH3P(5-10)K-H-EU

Inverter 1 pha Solis S6-GR1P(4-6)K

Inverter 3 pha Solis S5-GC(50-60)K
