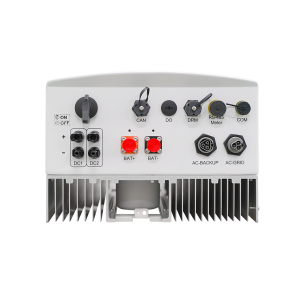

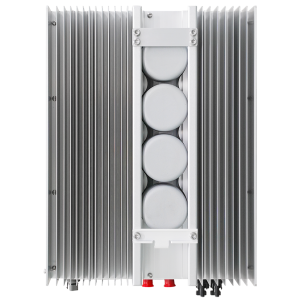

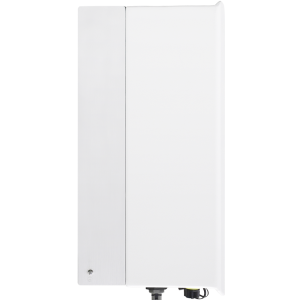

Inverter Hybrid Solis S5-EH1P(3-6)K-L

3K/3.6K/4.6K/5K/6K

Biến tần lưu trữ năng lượng sê-ri S5-EH1P(3-6)K-L được thiết kế cho hệ thống lưu trữ năng lượng mặt trời dân dụng. Nguồn dự phòng 5kW hỗ trợ nhiều tải thiết yếu hơn. Thời gian chuyển đổi sang nguồn dự phòng dưới 20 ms. Tích hợp nhiều biện pháp bảo vệ và giám sát lỗi đảm bảo an toàn cho pin và thiết bị.

Download Data Sheet

Download Battery Matching

Bạn cần tư vấn về sản phẩm hoặc cần tìm hiểu chính sách dành cho đại lý? Vui lòng gọi trực tiếp cho chúng tôi qua Hotline 0867.851.699 hoặc Đăng ký trở thành đối tác để chuyên viên tư vấn hỗ trợ bạn ngay hôm nay!

Danh mục: , , Từ khóa: , ,

Đặc Điểm Nổi Bật Của Dòng Inverter Hybrid Solis S5-EH1P(3-6)K-L

  • Dòng điện từng chuỗi lên đến 15A
  • Thiết kế không quạt, tuổi thọ cao
  • Bảo vệ AFCI, chủ động giảm rủi ro hỏa hoạn
  • Chức năng EMS thông minh, cải thiện độ tin cậy của pin
  • Nhiều chế độ làm việc để tối đa hóa việc tự tiêu dùng, tăng lợi ích
  • Với công nghệ cách ly tần số cao, giúp hệ thống an toàn hơn và có tuổi thọ cao/li>
  • Quản lý năng lượng hoàn toàn thông minh 24 giờ, nắm bắt thời gian thực trạng thái nhà máy PV
  • Cung cấp điện liên tục, phản ứng 20ms
  • Bảo vệ AFCI, chủ động giảm rủi ro hỏa hoạn
  • Hiệu quả xả phí cao hơn, cải thiện lợi ích kinh tế
  • Công suất dự phòng 5kW để hỗ trợ các tải quan trọng hơn
  • Với khả năng dịch chuyển và tiết giảm phụ tải đỉnh, thân thiện với lưới điện
  • Tương thích với pin lithium & axit chì, tăng thêm sự lựa chọn ở các thị trường khác nhau
  • Điều khiển từ xa và nâng cấp chức năng, giúp bảo trì nhà máy điện kỹ thuật số trong tầm tay bạn

Tiện Ích Tích Hợp

Hệ thống sao lưu
độc lập

Thích ứng linh hoạt
Li-ion

Quản lý năng lượng
Thông minh

7 inch
LCD

Kết nối
RS485, Tùy chọn: Wi-Fi, GPRS

Hiệu suất tối đa
97.5%

Các Model Dòng Sản Phẩm Solis S5-EH1P(3-6)K-L

S5-EH1P3K-L

Đầu vào DC (pin quang điện)

Công suất đầu vào tối đa đề xuất4.8 kW
Điện áp định mức330 V
Phạm vi điện áp MPPT90-520 V
Dòng điện ngắn mạch tối đa22.5 A / 22.5 A
Số chuỗi đầu vào tối đa2
Điện áp đầu vào tối đa600 V
Điện áp khởi động120 V
Dòng điện đầu vào tối đa15 A / 15 A
Số lượng MPPT2

Pin

Loại pinPin Li-ion / acquy lead acid
Dung lượng pin50 - 2000 Ah
Dòng điện sạc/xả tối đa62.5A
Dải điện áp pin42-58 V
Công suất sạc/xả tối đa3kW
Kết nốiCAN

Đầu ra AC (ngõ dự phòng)

Công suất đầu ra định mức3 kW
Thời gian chuyển đổi dự phòng< 20 ms
Tần số định mức50 Hz / 60 Hz
Độ méo sóng hài điện áp (tải tuyến tính)2%
Công suất biểu kiến đầu ra tối đa4.5 kVA, 10sec
Điện áp đầu ra định mức1/N/PE, 220 V / 230 V
Dòng điện đầu ra định mức14 A / 13.5 A

Đầu vào AC (phía lưới)

Dải điện áp đầu vào187-265 V
Dải tần số45-55 Hz / 55-65 Hz
Dòng điện đầu vào tối đa20.5 A / 20 A

Đầu ra AC (phía lưới)

Công suất đầu ra định mức3 kW
Điện áp đầu ra định mức1/N/PE
Tần số định mức50 Hz / 60 Hz
Dòng điện đầu ra tối đa15 A
Tổng độ méo sóng hài<2%
Công suất biểu kiến đầu ra tối đa3.3 kVA
Điện áp lưới định mức220 V / 230 V
Dòng điện đầu ra lưới điện định mức13.7 A / 13.1 A
Hệ số công suất>0.99 (-0.8 -> + 0.8)

Hiệu suất

Hiệu suất tối đa ( % )>97.1%
Hiệu suất Châu Âu ( % )>96.5%

Bảo vệ

Bảo vệ ngược cực DCCó
Bảo vệ quá dòng đầu raCó
Giám sát lỗi nối đấtCó
Lớp bảo vệ / Loại quá điện ápI/II
Bảo vệ ngắn mạchCó
Bảo vệ chống sétLoại II DC/Loại II AC
Tích hợp AFCI (bảo vệ mạch hồ quang DC)Có (Yêu cầu kích hoạt)

Thông số cơ bản

Kích thước (Rộng*Cao*Sâu)333*505*249 mm
Trọng lượng18.3kg
Cấu trúc liên kếtCách ly tần số cao (đối với pin)
Phạm vi nhiệt độ môi trường làm việc-25 ~ +60°C
Cấp bảo vệIP65
Cách thức làm mátĐối lưu tự nhiên
Độ cao so với mực nước biển tối đa để hoạt động3000 m
Tiêu chuẩn an toàn/EMCIEC/EN 62109-1/-2, EN 61000-6-2/-3
Tiêu chuẩn lưới điệnG98 hoặc G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA

Đặc trưng

Kết nối PVĐầu nối MC4
Kết nối ACĐầu cắm kết nối nhanh
Giao tiếpRS485, Tùy chọn: Wi-Fi, GPRS
Hiển thịMàn hình màu LCD 7.0 inch
S5-EH1P3.6K-L

Đầu vào DC (pin quang điện)

Công suất đầu vào tối đa đề xuất5.7 kW
Điện áp định mức330 V
Phạm vi điện áp MPPT90-520 V
Dòng điện ngắn mạch tối đa22.5 A / 22.5 A
Số chuỗi đầu vào tối đa2
Điện áp đầu vào tối đa600 V
Điện áp khởi động120 V
Dòng điện đầu vào tối đa15 A / 15 A
Số lượng MPPT2

Pin

Loại pinPin Li-ion / acquy lead acid
Dung lượng pin50 - 2000 Ah
Dòng điện sạc/xả tối đa62.5A
Dải điện áp pin42-58 V
Công suất sạc/xả tối đa3kW
Kết nốiCAN

Đầu ra AC (ngõ dự phòng)

Công suất đầu ra định mức3 kW
Thời gian chuyển đổi dự phòng< 20 ms
Tần số định mức50 Hz / 60 Hz
Độ méo sóng hài điện áp (tải tuyến tính)2%
Công suất biểu kiến đầu ra tối đa4.5 kVA, 10sec
Điện áp đầu ra định mức1/N/PE, 220 V / 230 V
Dòng điện đầu ra định mức14 A / 13.5 A

Đầu vào AC (phía lưới)

Dải điện áp đầu vào187-265 V
Dải tần số45-55 Hz / 55-65 Hz
Dòng điện đầu vào tối đa25 A / 23.5 A

Đầu ra AC (phía lưới)

Công suất đầu ra định mức3.6 kW
Điện áp đầu ra định mức1/N/PE
Tần số định mức50 Hz / 60 Hz
Dòng điện đầu ra tối đa15.8 A
Tổng độ méo sóng hài<2%
Công suất biểu kiến đầu ra tối đa4 kVA
Điện áp lưới định mức220 V / 230 V
Dòng điện đầu ra lưới điện định mức16.4 A / 15.7 A
Hệ số công suất>0.99 (-0.8 -> + 0.8)

Hiệu suất

Hiệu suất tối đa ( % )>97.1%
Hiệu suất Châu Âu ( % )>96.5%

Bảo vệ

Bảo vệ ngược cực DCCó
Bảo vệ quá dòng đầu raCó
Giám sát lỗi nối đấtCó
Lớp bảo vệ / Loại quá điện ápI/II
Bảo vệ ngắn mạchCó
Bảo vệ chống sétLoại II DC/Loại II AC
Tích hợp AFCI (bảo vệ mạch hồ quang DC)Có (Yêu cầu kích hoạt)

Thông số cơ bản

Kích thước (Rộng*Cao*Sâu)333*505*249 mm
Trọng lượng18.3kg
Cấu trúc liên kếtCách ly tần số cao (đối với pin)
Phạm vi nhiệt độ môi trường làm việc-25 ~ +60°C
Cấp bảo vệIP65
Cách thức làm mátĐối lưu tự nhiên
Độ cao so với mực nước biển tối đa để hoạt động3000 m
Tiêu chuẩn an toàn/EMCIEC/EN 62109-1/-2, EN 61000-6-2/-3
Tiêu chuẩn lưới điệnG98 hoặc G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA

Đặc trưng

Kết nối PVĐầu nối MC4
Kết nối ACĐầu cắm kết nối nhanh
Giao tiếpRS485, Tùy chọn: Wi-Fi, GPRS
Hiển thịMàn hình màu LCD 7.0 inch
S5-EH1P4.6K-L

Đầu vào DC (pin quang điện)

Công suất đầu vào tối đa đề xuất8 kW
Điện áp định mức330 V
Phạm vi điện áp MPPT90-520 V
Dòng điện ngắn mạch tối đa22.5 A / 22.5 A
Số chuỗi đầu vào tối đa2
Điện áp đầu vào tối đa600 V
Điện áp khởi động120 V
Dòng điện đầu vào tối đa15 A / 15 A
Số lượng MPPT2

Pin

Loại pinPin Li-ion / acquy lead acid
Dung lượng pin50 - 2000 Ah
Dòng điện sạc/xả tối đa100A
Dải điện áp pin42-58 V
Công suất sạc/xả tối đa5kW
Kết nốiCAN

Đầu ra AC (ngõ dự phòng)

Công suất đầu ra định mức5 kW
Thời gian chuyển đổi dự phòng< 20 ms
Tần số định mức50 Hz / 60 Hz
Độ méo sóng hài điện áp (tải tuyến tính)2%
Công suất biểu kiến đầu ra tối đa7 kVA, 10sec
Điện áp đầu ra định mức1/N/PE, 220 V / 230 V
Dòng điện đầu ra định mức23 A / 22 A

Đầu vào AC (phía lưới)

Dải điện áp đầu vào187-265 V
Dải tần số45-55 Hz / 55-65 Hz
Dòng điện đầu vào tối đa31.5 A / 30 A

Đầu ra AC (phía lưới)

Công suất đầu ra định mức4.6 kW
Điện áp đầu ra định mức1/N/PE
Tần số định mức50 Hz / 60 Hz
Dòng điện đầu ra tối đa21 A
Tổng độ méo sóng hài<2%
Công suất biểu kiến đầu ra tối đa4.6 kVA
Điện áp lưới định mức220 V / 230 V
Dòng điện đầu ra lưới điện định mức20.9 A / 20 A
Hệ số công suất>0.99 (-0.8 -> + 0.8)

Hiệu suất

Hiệu suất tối đa ( % )>97.1%
Hiệu suất Châu Âu ( % )>96.5%

Bảo vệ

Bảo vệ ngược cực DCCó
Bảo vệ quá dòng đầu raCó
Giám sát lỗi nối đấtCó
Lớp bảo vệ / Loại quá điện ápI/II
Bảo vệ ngắn mạchCó
Bảo vệ chống sétLoại II DC/Loại II AC
Tích hợp AFCI (bảo vệ mạch hồ quang DC)Có (Yêu cầu kích hoạt)

Thông số cơ bản

Kích thước (Rộng*Cao*Sâu)333*505*249 mm
Trọng lượng18.3kg
Cấu trúc liên kếtCách ly tần số cao (đối với pin)
Phạm vi nhiệt độ môi trường làm việc-25 ~ +60°C
Cấp bảo vệIP65
Cách thức làm mátĐối lưu tự nhiên
Độ cao so với mực nước biển tối đa để hoạt động3000 m
Tiêu chuẩn an toàn/EMCIEC/EN 62109-1/-2, EN 61000-6-2/-3
Tiêu chuẩn lưới điệnG98 hoặc G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA

Đặc trưng

Kết nối PVĐầu nối MC4
Kết nối ACĐầu cắm kết nối nhanh
Giao tiếpRS485, Tùy chọn: Wi-Fi, GPRS
Hiển thịMàn hình màu LCD 7.0 inch
S5-EH1P5K-L

Đầu vào DC (pin quang điện)

Công suất đầu vào tối đa đề xuất8 kW
Điện áp định mức330 V
Phạm vi điện áp MPPT90-520 V
Dòng điện ngắn mạch tối đa22.5 A / 22.5 A
Số chuỗi đầu vào tối đa2
Điện áp đầu vào tối đa600 V
Điện áp khởi động120 V
Dòng điện đầu vào tối đa15 A / 15 A
Số lượng MPPT2

Pin

Loại pinPin Li-ion / acquy lead acid
Dung lượng pin50 - 2000 Ah
Dòng điện sạc/xả tối đa100A
Dải điện áp pin42-58 V
Công suất sạc/xả tối đa5kW
Kết nốiCAN

Đầu ra AC (ngõ dự phòng)

Công suất đầu ra định mức5 kW
Thời gian chuyển đổi dự phòng< 20 ms
Tần số định mức50 Hz / 60 Hz
Độ méo sóng hài điện áp (tải tuyến tính)2%
Công suất biểu kiến đầu ra tối đa7 kVA, 10sec
Điện áp đầu ra định mức1/N/PE, 220 V / 230 V
Dòng điện đầu ra định mức23 A / 22 A

Đầu vào AC (phía lưới)

Dải điện áp đầu vào187-265 V
Dải tần số45-55 Hz / 55-65 Hz
Dòng điện đầu vào tối đa31.5 A / 30 A

Đầu ra AC (phía lưới)

Công suất đầu ra định mức5 kW
Điện áp đầu ra định mức1/N/PE
Tần số định mức50 Hz / 60 Hz
Dòng điện đầu ra tối đa25 A
Tổng độ méo sóng hài<2%
Công suất biểu kiến đầu ra tối đa5.5 kVA
Điện áp lưới định mức220 V / 230 V
Dòng điện đầu ra lưới điện định mức22.8 A / 21.7 A
Hệ số công suất>0.99 (-0.8 -> + 0.8)

Hiệu suất

Hiệu suất tối đa ( % )>97.1%
Hiệu suất Châu Âu ( % )>96.5%

Bảo vệ

Bảo vệ ngược cực DCCó
Bảo vệ quá dòng đầu raCó
Giám sát lỗi nối đấtCó
Lớp bảo vệ / Loại quá điện ápI/II
Bảo vệ ngắn mạchCó
Bảo vệ chống sétLoại II DC/Loại II AC
Tích hợp AFCI (bảo vệ mạch hồ quang DC)Có (Yêu cầu kích hoạt)

Thông số cơ bản

Kích thước (Rộng*Cao*Sâu)333*505*249 mm
Trọng lượng18.3kg
Cấu trúc liên kếtCách ly tần số cao (đối với pin)
Phạm vi nhiệt độ môi trường làm việc-25 ~ +60°C
Cấp bảo vệIP65
Cách thức làm mátĐối lưu tự nhiên
Độ cao so với mực nước biển tối đa để hoạt động3000 m
Tiêu chuẩn an toàn/EMCIEC/EN 62109-1/-2, EN 61000-6-2/-3
Tiêu chuẩn lưới điệnG98 hoặc G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA

Đặc trưng

Kết nối PVĐầu nối MC4
Kết nối ACĐầu cắm kết nối nhanh
Giao tiếpRS485, Tùy chọn: Wi-Fi, GPRS
Hiển thịMàn hình màu LCD 7.0 inch
S5-EH1P6K-L

Đầu vào DC (pin quang điện)

Công suất đầu vào tối đa đề xuất8 kW
Điện áp định mức330 V
Phạm vi điện áp MPPT90-520 V
Dòng điện ngắn mạch tối đa22.5 A / 22.5 A
Số chuỗi đầu vào tối đa2
Điện áp đầu vào tối đa600 V
Điện áp khởi động120 V
Dòng điện đầu vào tối đa15 A / 15 A
Số lượng MPPT2

Pin

Loại pinPin Li-ion / acquy lead acid
Dung lượng pin50 - 2000 Ah
Dòng điện sạc/xả tối đa100A
Dải điện áp pin42-58 V
Công suất sạc/xả tối đa5kW
Kết nốiCAN

Đầu ra AC (ngõ dự phòng)

Công suất đầu ra định mức5 kW
Thời gian chuyển đổi dự phòng< 20 ms
Tần số định mức50 Hz / 60 Hz
Độ méo sóng hài điện áp (tải tuyến tính)2%
Công suất biểu kiến đầu ra tối đa7 kVA, 10sec
Điện áp đầu ra định mức1/N/PE, 220 V / 230 V
Dòng điện đầu ra định mức23 A / 22 A

Đầu vào AC (phía lưới)

Dải điện áp đầu vào187-265 V
Dải tần số45-55 Hz / 55-65 Hz
Dòng điện đầu vào tối đa31.5 A / 30 A

Đầu ra AC (phía lưới)

Công suất đầu ra định mức6 kW
Điện áp đầu ra định mức1/N/PE
Tần số định mức50 Hz / 60 Hz
Dòng điện đầu ra tối đa30 A
Tổng độ méo sóng hài<2%
Công suất biểu kiến đầu ra tối đa6.6 kVA
Điện áp lưới định mức220 V / 230 V
Dòng điện đầu ra lưới điện định mức27.3 A / 26.1 A
Hệ số công suất>0.99 (-0.8 -> + 0.8)

Hiệu suất

Hiệu suất tối đa ( % )>97.1%
Hiệu suất Châu Âu ( % )>96.5%

Bảo vệ

Bảo vệ ngược cực DCCó
Bảo vệ quá dòng đầu raCó
Giám sát lỗi nối đấtCó
Lớp bảo vệ / Loại quá điện ápI/II
Bảo vệ ngắn mạchCó
Bảo vệ chống sétLoại II DC/Loại II AC
Tích hợp AFCI (bảo vệ mạch hồ quang DC)Có (Yêu cầu kích hoạt)

Thông số cơ bản

Kích thước (Rộng*Cao*Sâu)333*505*249 mm
Trọng lượng18.3kg
Cấu trúc liên kếtCách ly tần số cao (đối với pin)
Phạm vi nhiệt độ môi trường làm việc-25 ~ +60°C
Cấp bảo vệIP65
Cách thức làm mátĐối lưu tự nhiên
Độ cao so với mực nước biển tối đa để hoạt động3000 m
Tiêu chuẩn an toàn/EMCIEC/EN 62109-1/-2, EN 61000-6-2/-3
Tiêu chuẩn lưới điệnG98 hoặc G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA

Đặc trưng

Kết nối PVĐầu nối MC4
Kết nối ACĐầu cắm kết nối nhanh
Giao tiếpRS485, Tùy chọn: Wi-Fi, GPRS
Hiển thịMàn hình màu LCD 7.0 inch

Sản phẩm tương tự

Inverter 3 pha Solis S5-GC80K

Inverter 3 pha Solis S5-GC(25-50)K

Inverter 3 pha Solis (215-255)K-EHV-5G
